Проект силовой части КТП АВО газа

Рабочий проект ЭС комплексной трансформаторной подстанции АВО газа.
КТП газа предназначена для питания электродвигателей вентиляторов аппаратов воздушного охлаждения газа типа АВГБ-83. Категория надежности электроснабжения; - II. К установке принята комплектная трансформаторная подстанция с двумя трансформаторами 10/0,4 кВ мощностью 1000 кВА с вводными шкафами 10 кВ и двухсекционным РУНН с АВР между секциями.
Мощность трансформаторов принята из расчета работы аппаратов охлаждения газа в максимальном режиме -11 рабочих.
В качестве пускозащитной аппаратуры для электродвигателей вентиляторов приняты шкафы управления, поставляемые комплектно.
Местное управление вентиляторами предусмотрено.
Для компенсации реактивной мощности используются конденсаторные установки типа КРМ-0,4.
Состав проектной документации ЭС КТП АВО газа:
1.Общие данные.
2.2-КТПП-1000/10/0,4-84-УЗ. Схема электрическая принципиальная.
3.ШР, ШР2. Схема электрическая принципиальная питающей сети -380/220В.
4.ШР4. Схема электрическая принципиальная питающей сети =220В.
5.Электропечь ПЭТ-4(НЭ1-НЭ4). Схема электрическая принципиальная управления.
6.Электропечь ПЭТ-4(НЭ9-НЭ10). Схема электрическая принципиальная управления.
7.Шкаф (ШУ1-ШУ13) управления вентиляторами АВО газа. Схема электрическая подключения.
8.План расположения электрооборудования.
9.Электроснабжение печей НЭ1-НЭ10 и вентиляторов В1,В2.
10.План расположения и прокладки кабеля.
11.Заземление. План.
12.Электроосвещение. План расположения электрооборудования и прокладки кабеля.

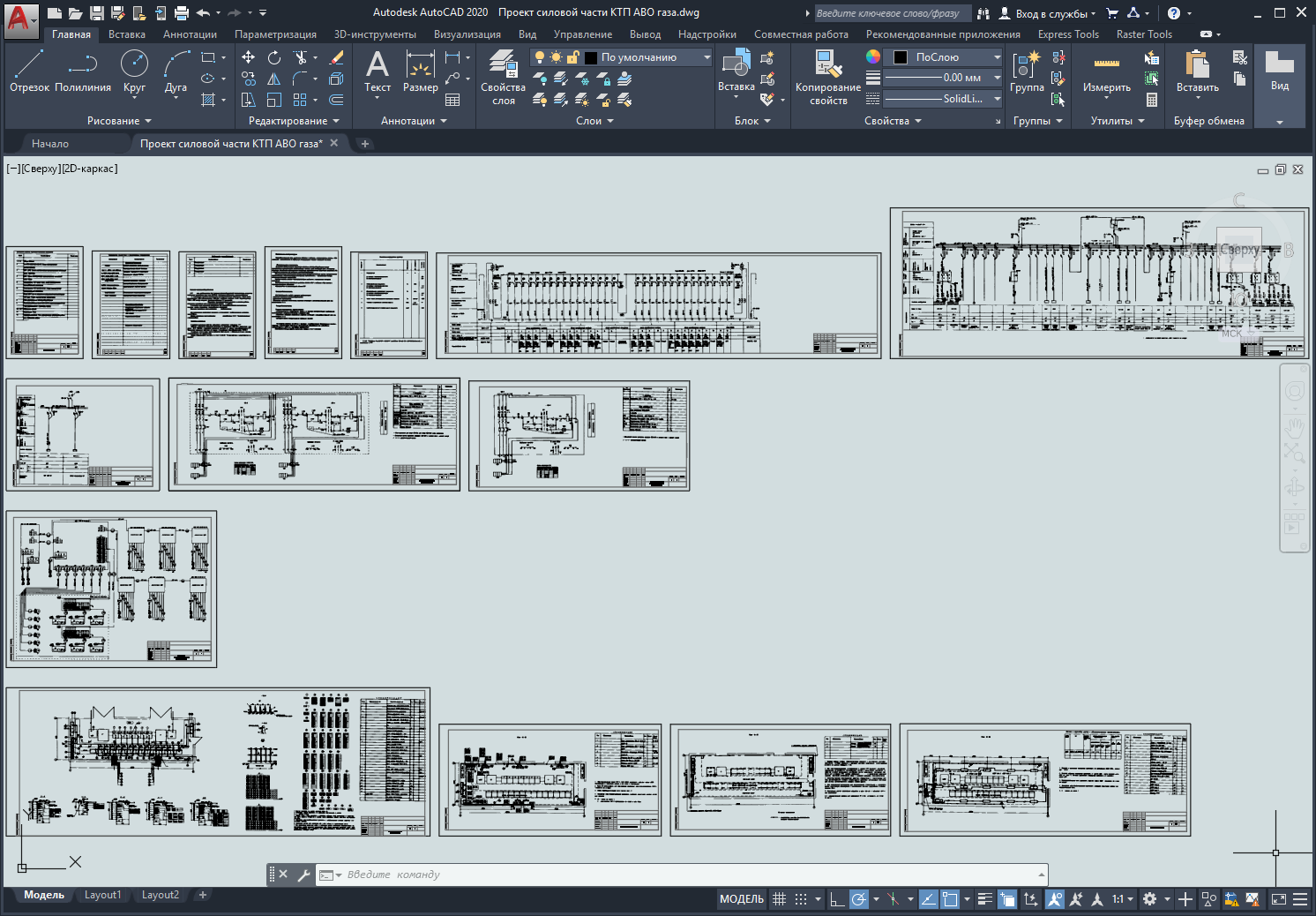

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg

Скачать файл «Проект силовой части КТП АВО газа» >>>

Метки: газокомпрессорная станция, АВО газа
