Чертежи редуктор цилиндрический a=100, деталировка
| Продавец | Продано | Возвратов | Отзывы | ||
|---|---|---|---|---|---|
| alexey_ktop | 0 | 0 |
|
||
₽ 354.00
Описание

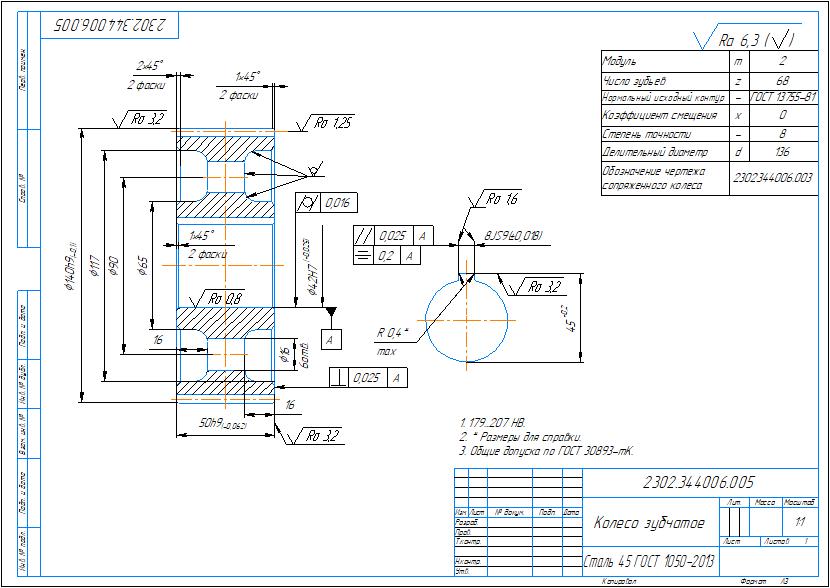

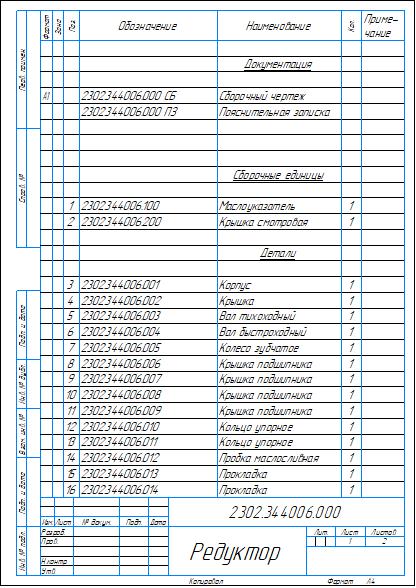

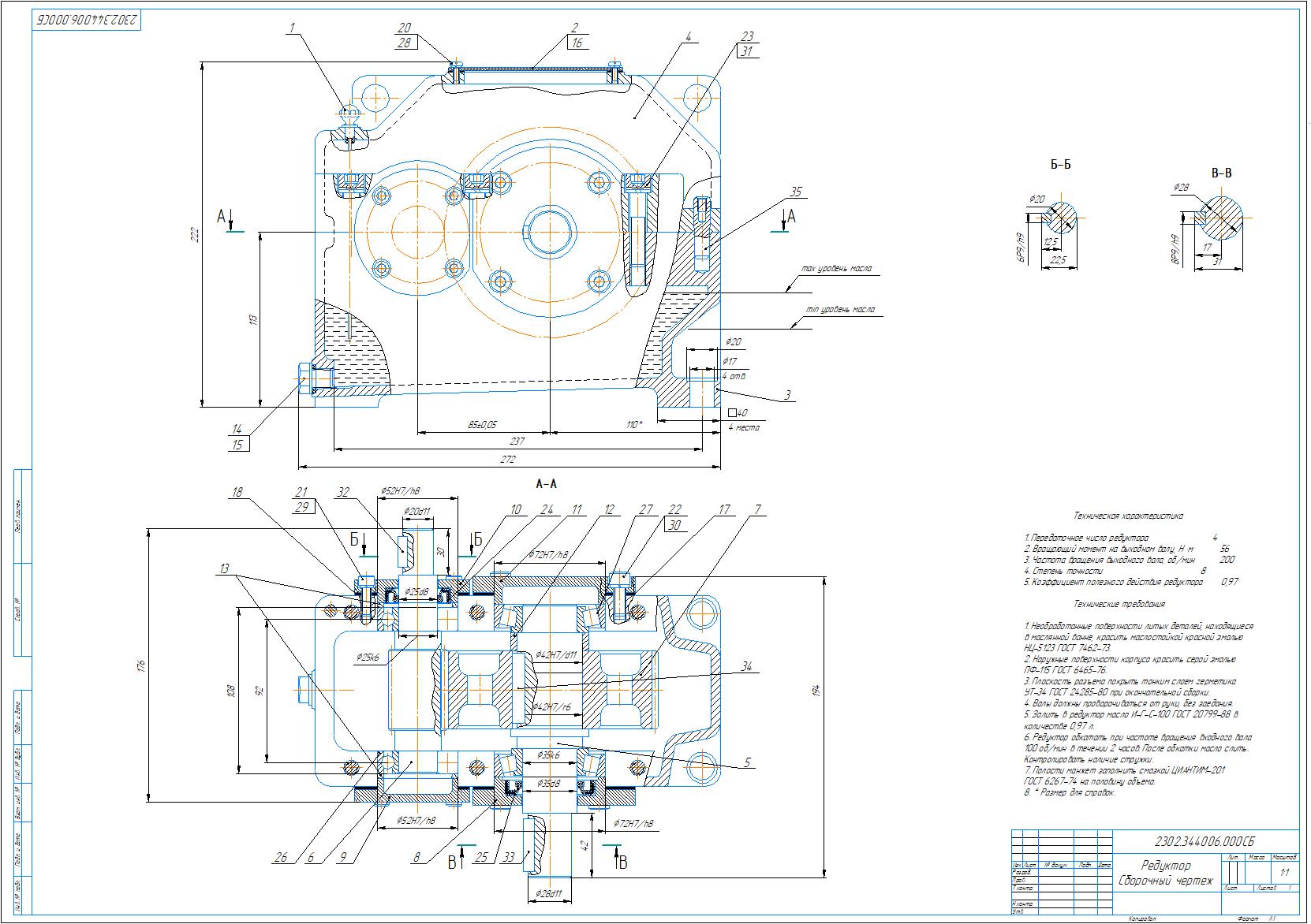

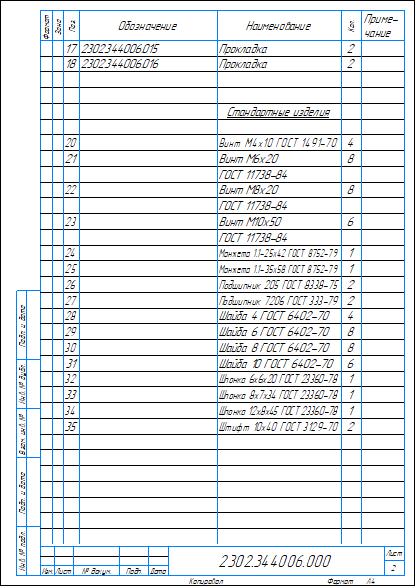

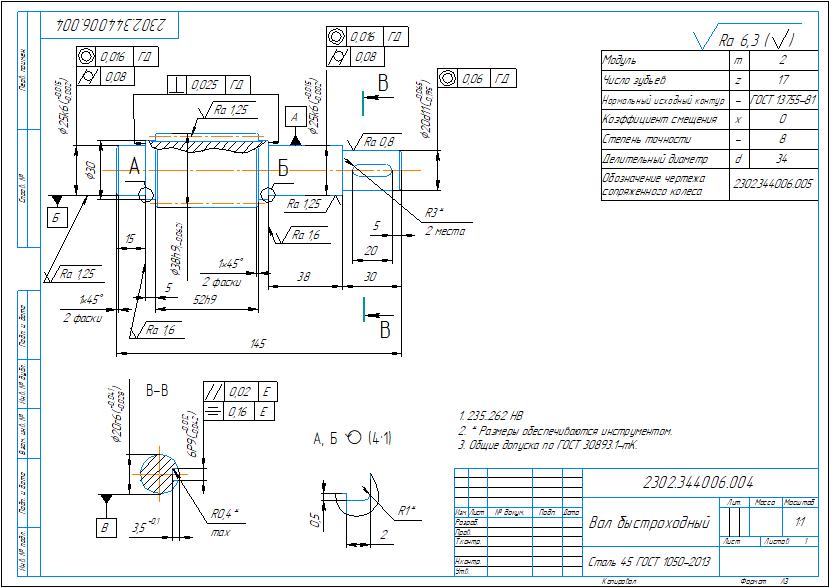

Сборочный чертеж и спецификация редуктора цилиндрического одноступенчатого с параметрами: модуль m=2 мм, межосевое расстояние a=100 мм, передаточное отношение u=4. Также приложены деталировочные чертежи вала и зубчатого колеса. Чертежи и спецификация выполнены в компасе.
Дополнительное описание
