Чертежи редуктор цилиндрический одноступенчатый a=200
| Продавец | Продано | Возвратов | Отзывы | ||
|---|---|---|---|---|---|
| alexey_ktop | 0 | 0 |
|
||
₽ 442.00
Описание

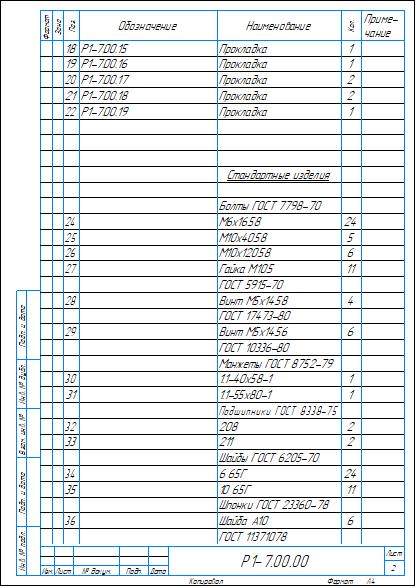

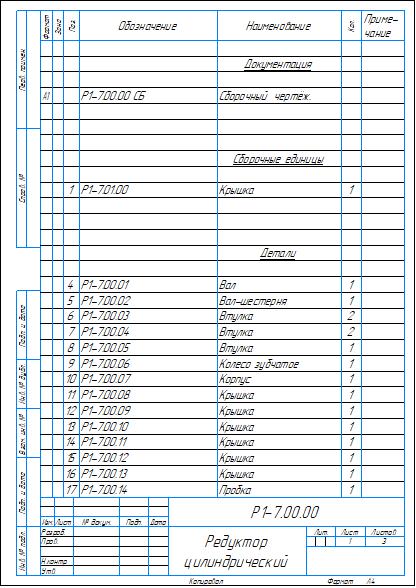

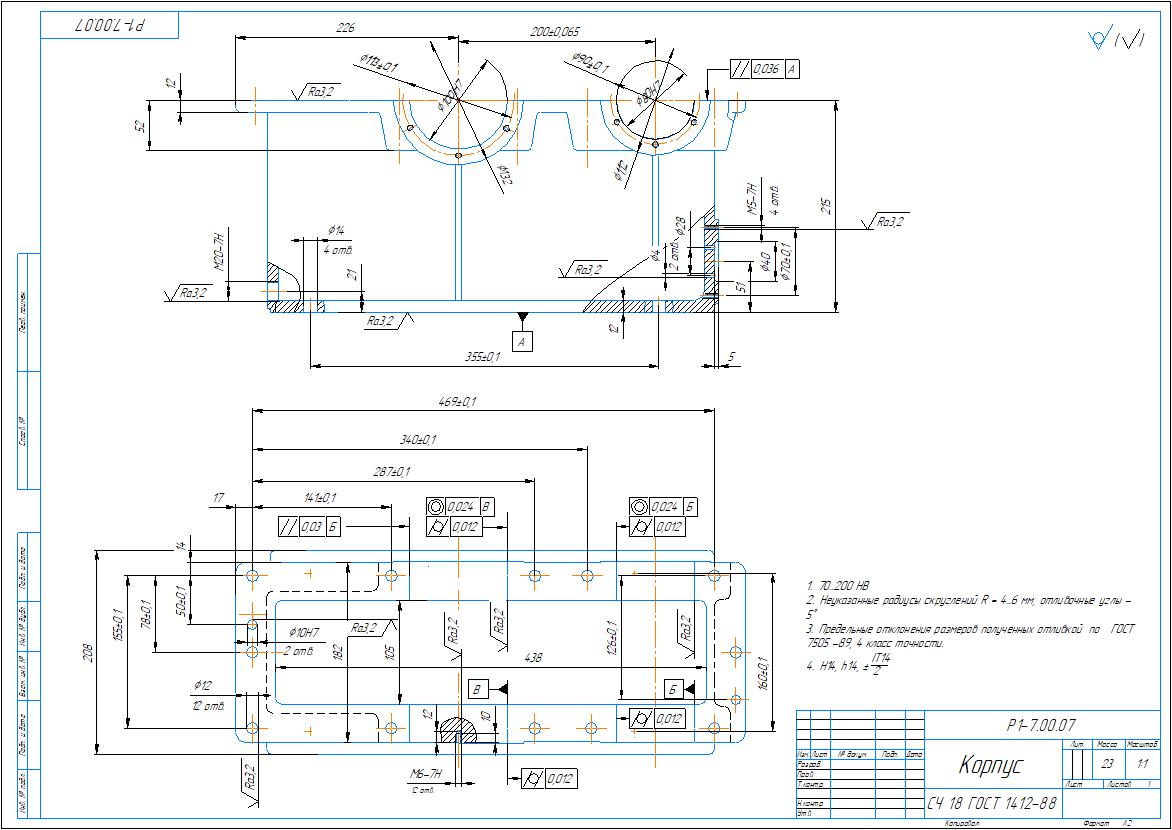

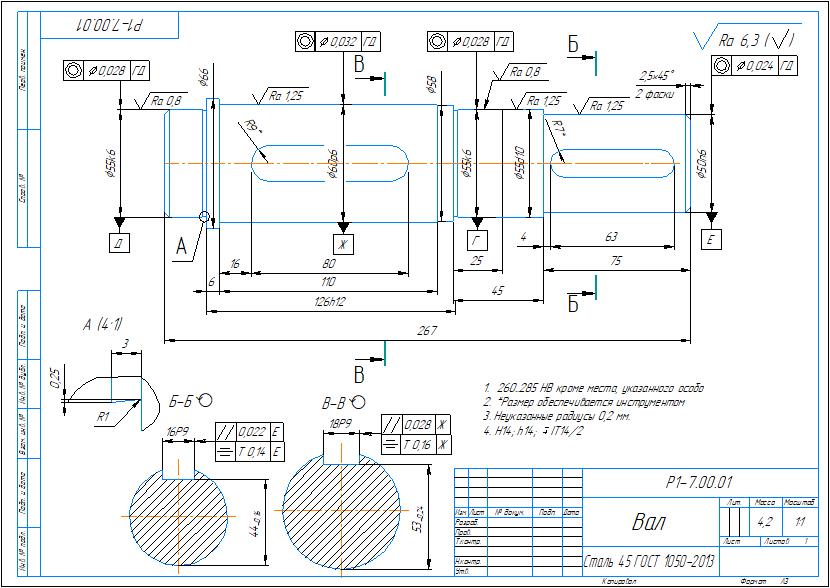

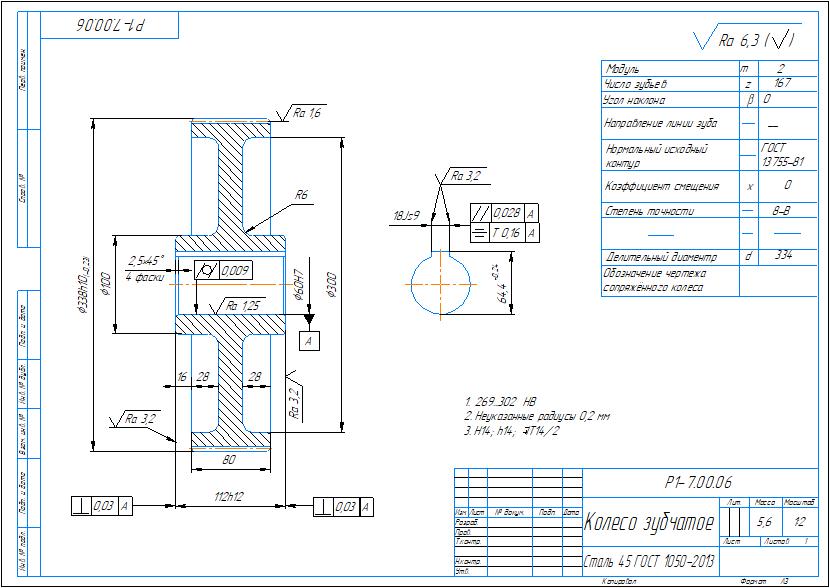

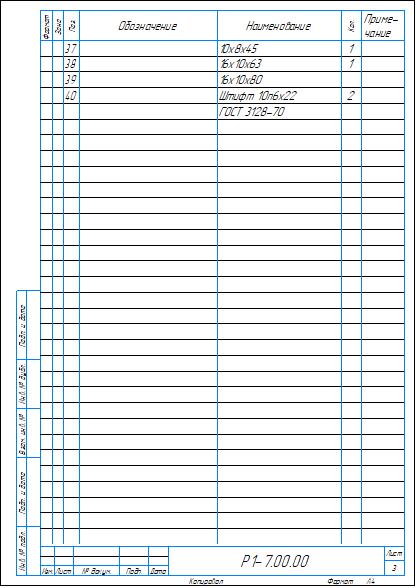

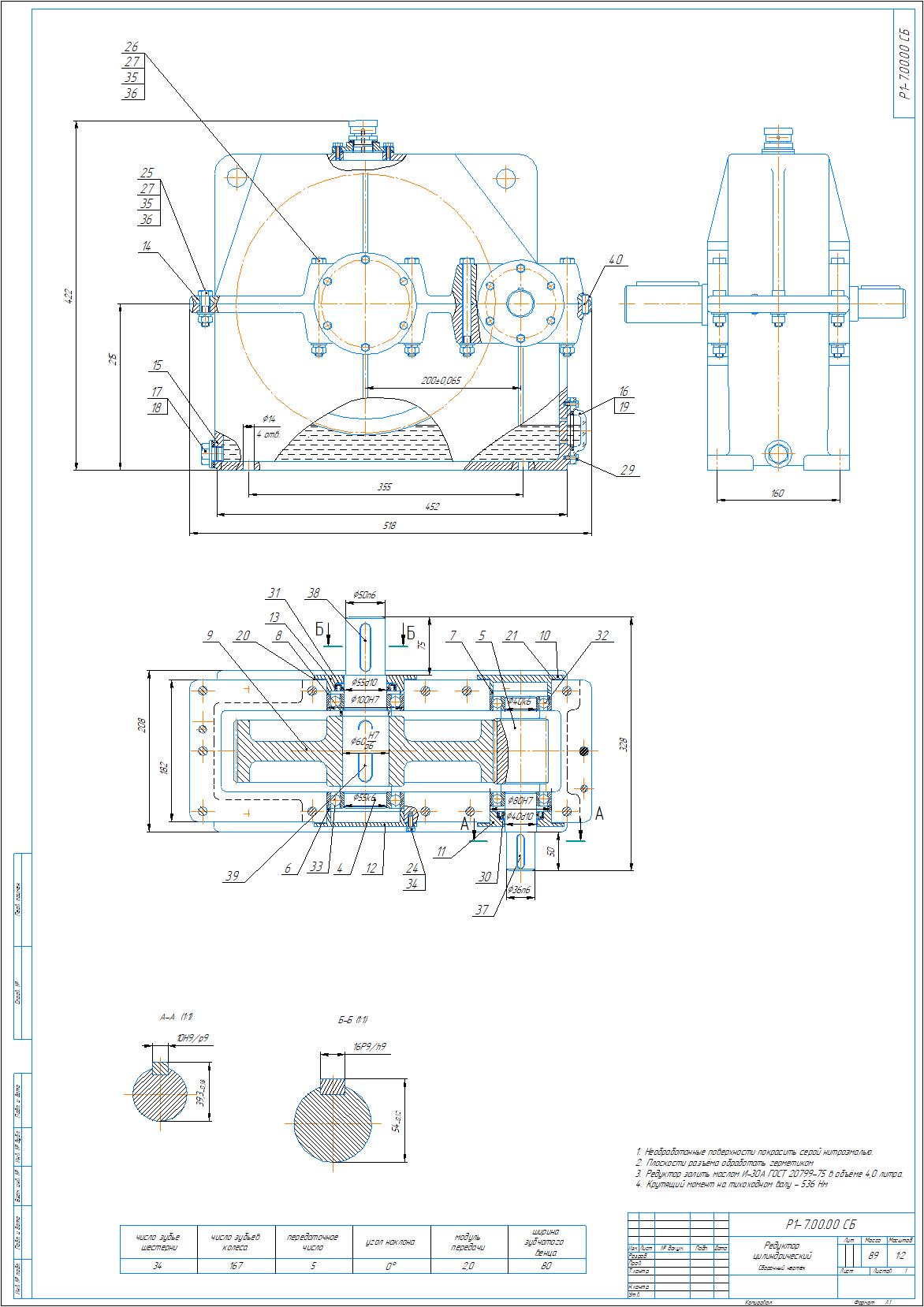

Сборочный чертеж и спецификация редуктора цилиндрического одноступенчатого с параметрами: модуль m=2 мм, межосевое расстояние a=200 мм, передаточное отношение u=5. Также приложены деталировочные чертежи: вал, зубчатое колесо, корпус редуктора. Чертежи и спецификация выполнены в компасе.
Дополнительное описание
