Редактор LDW by kosh

Возможности:

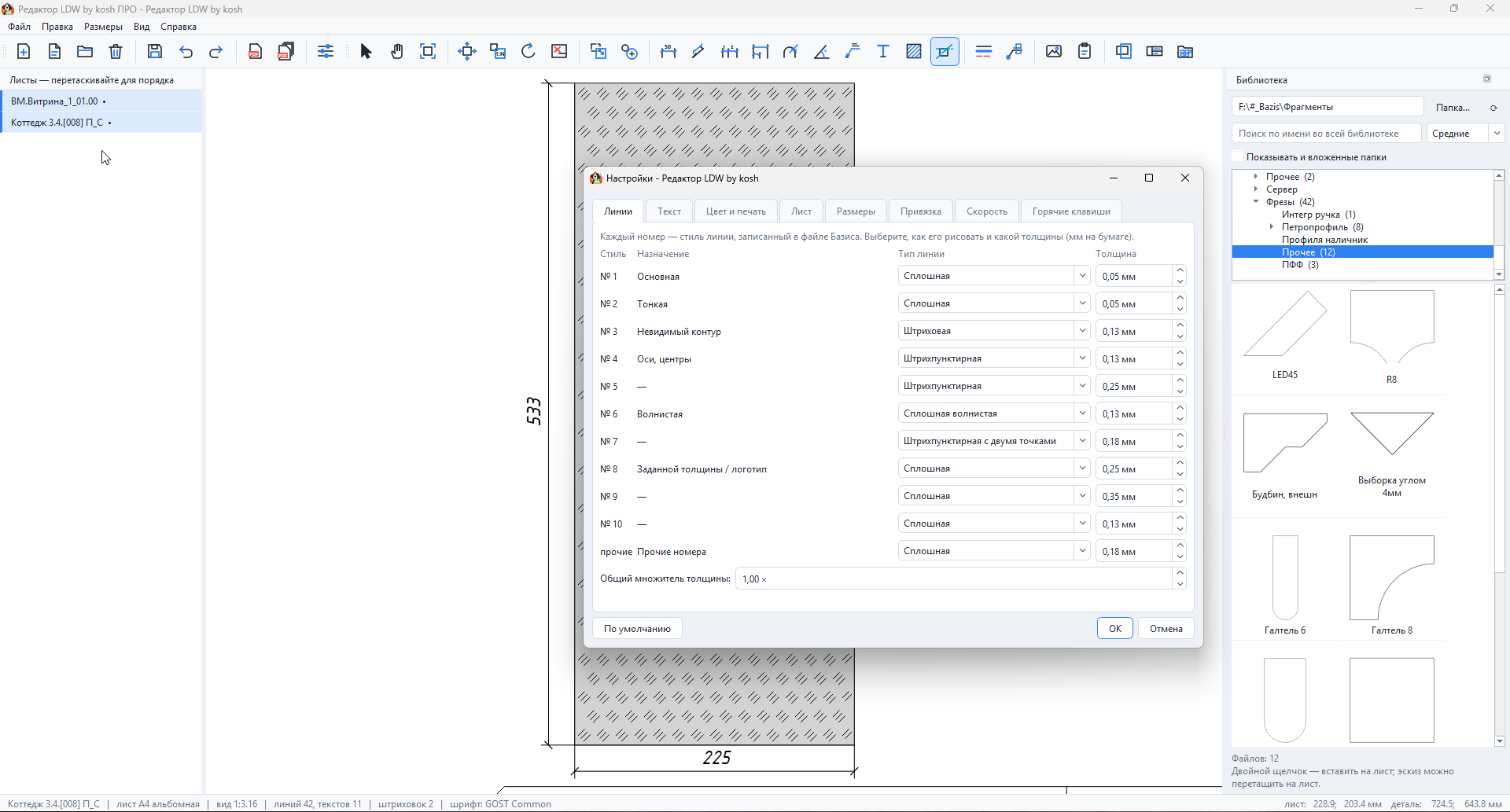

Чертежи выглядят как при печати: линии, штамп, спецификации.
Библиотеки чертежей: листы по папкам, переименование, дублирование, возврат листа, папки или всей библиотеки к исходному виду, обновление при изменении исходного файла.

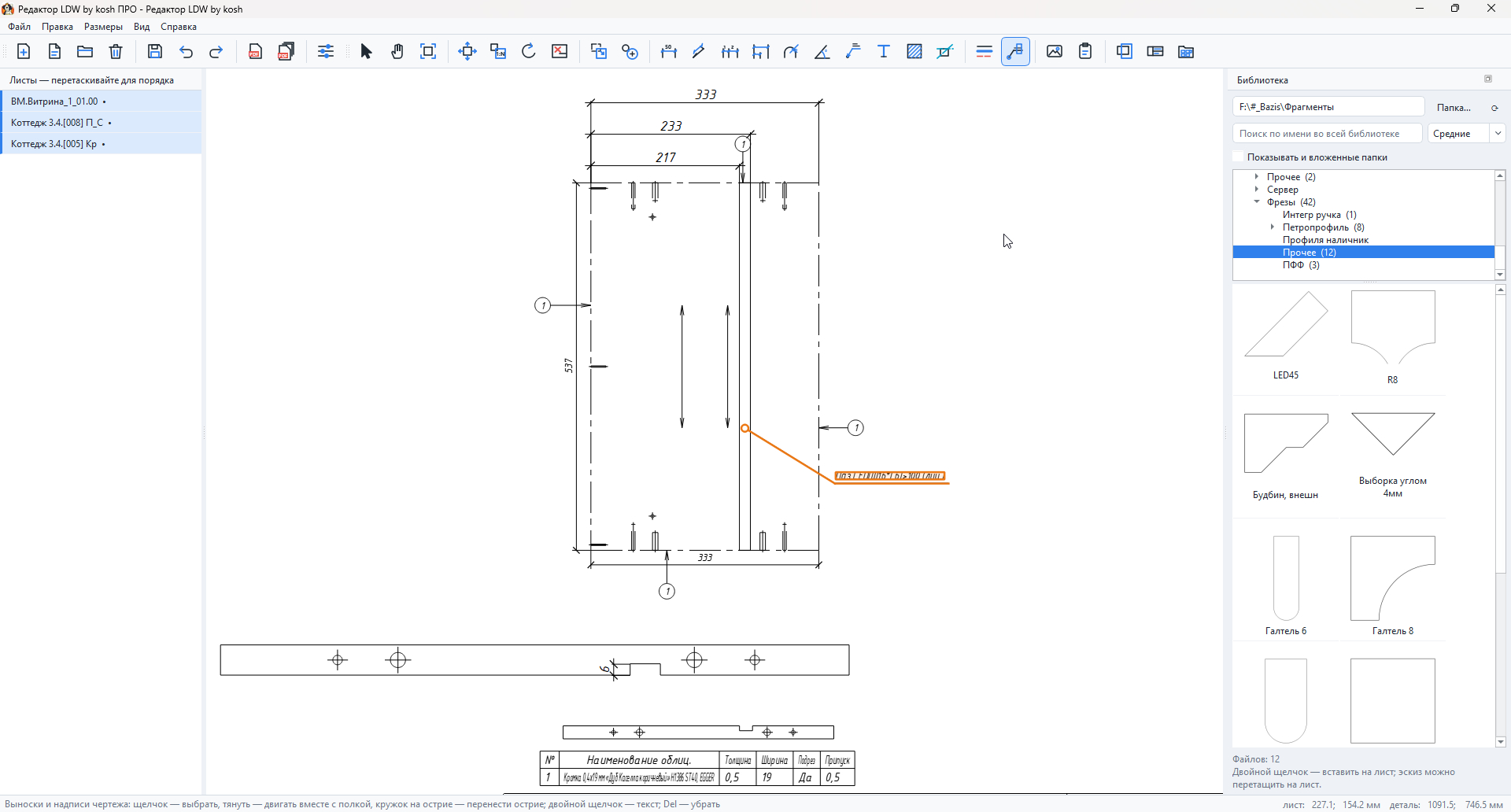

Размеры: горизонтальные, вертикальные, параллельные, радиусы, диаметры, углы. Значение берётся по детали и остаётся верным при любом масштабе листа.
Привязка к концам, пересечениям и центрам отверстий, вспомогательные линии.
Рисование: отрезки, окружности, дуги, прямоугольники и многоугольники с вводом размеров с клавиатуры.
Выноски с текстом, надписи, штриховки: стекло, ДСП/МДФ, древесина, металл.
Таблицы: объединение ячеек, шапка, сортировка, нумерация, сумма, обмен с Excel, шаблоны.
Знаки: позиция, направление текстуры, стрелка вида, кромка, шероховатость, лицевая сторона. Заготовки оформления с эскизами — вставка двойным щелчком или перетаскиванием.
Увеличенные выносные виды узлов «А (2:1)» и частичное масштабирование таблиц и разрезов.
«Резиновая нить»: обвели часть чертежа и потянули — линии растягиваются, размеры пересчитываются.
Вставка чертежа из редактора чертежей через буфер обмена.
Картинки на лист из файла или буфера обмена. Листы с картинками: несколько картинок раскладываются по листам сеткой автоматически, с рамкой и штампом или без.
Скрытие и возврат любых объектов, выравнивание и распределение.
Редактирование штампа: изделие, наименование, дата и другие графы. Нумерация листов.
Новые листы от A4 до A0: пустые или с рамкой и штампом, в том числе со своим шаблоном штампа.
Сохранение вариантов правок отдельными файлами.
Выпуск всего комплекта одним PDF с нужным порядком листов, печать, экспорт в WMF и DXF.
Настраиваемые горячие клавиши, панели инструментов, инверсия колеса мыши.

В версии ПРО дополнительно:

Библиотека своих узлов и профилей с эскизами, вставка на лист перетаскиванием.
Цепные размеры и размеры от общей базы.

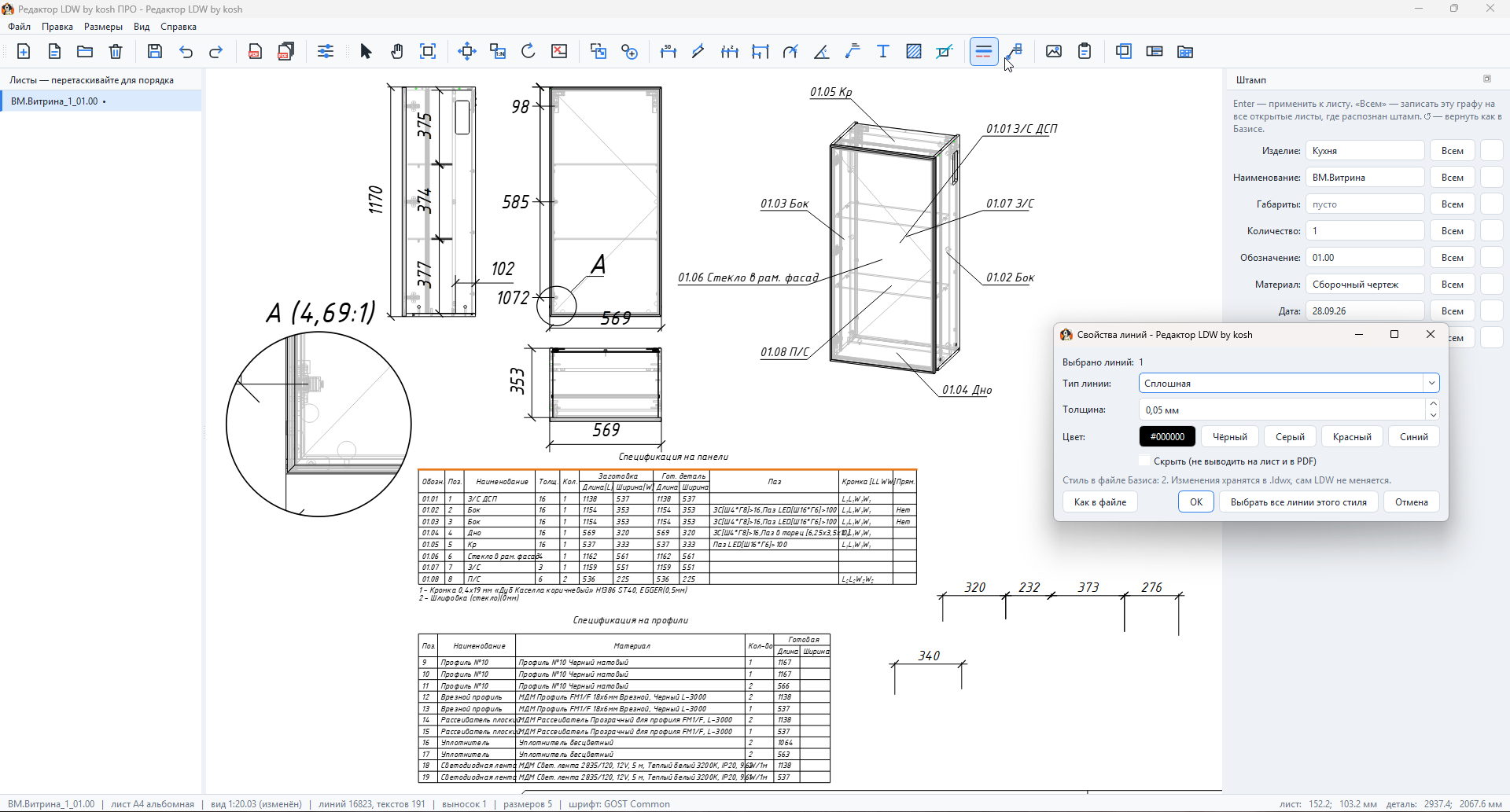

Правка линий и выносок самого чертежа: тип, толщина, цвет, текст.
Заполнение графы штампа сразу на всех листах.
Титульный лист с картинкой мебели.

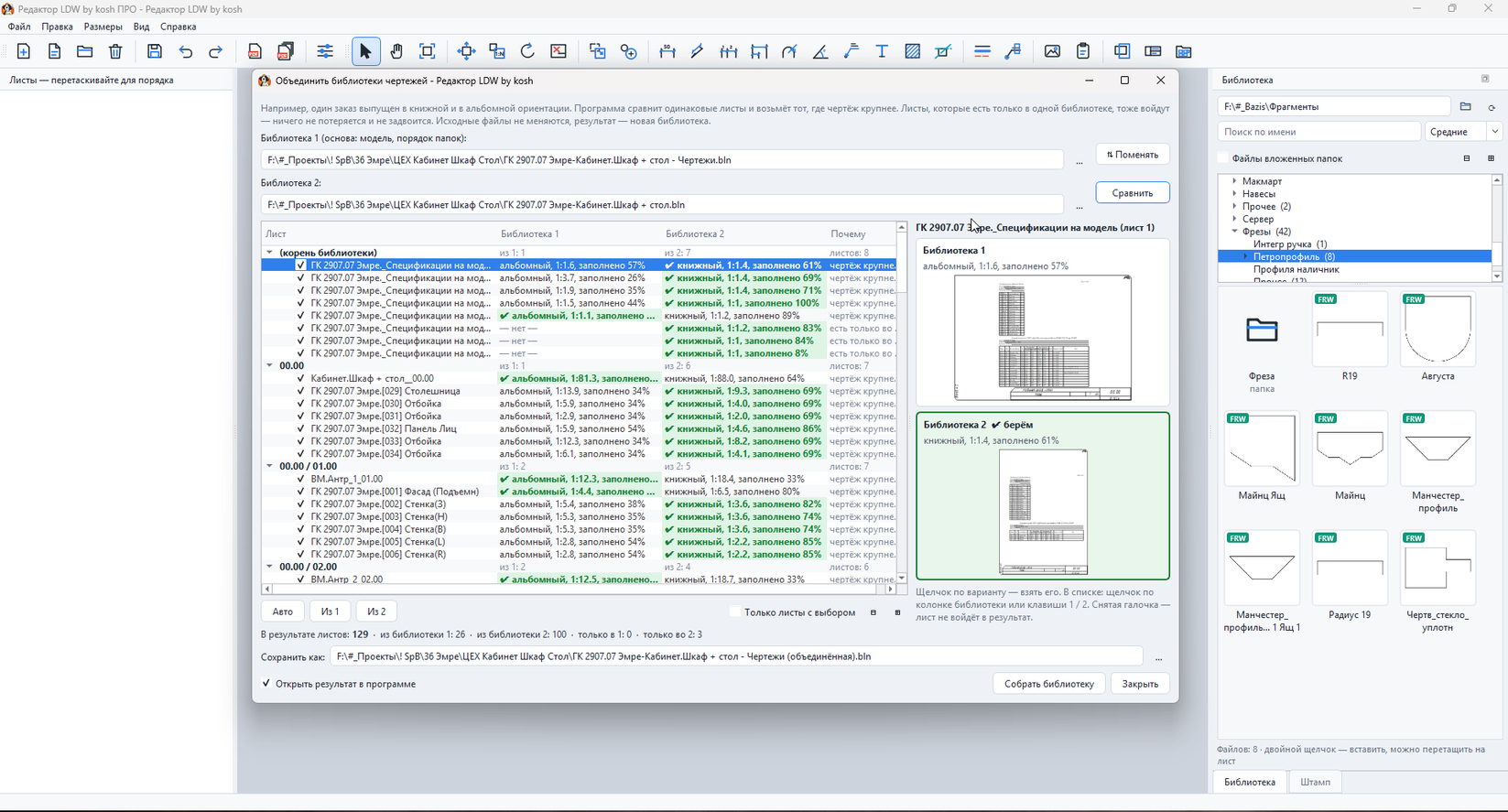

Объединение двух библиотек (книжной и альбомной) с выбором лучше читаемого листа.
PDF без надписи «бесплатная версия».

Windows 10 и 11, 64 бита. Работает локально, интернет не нужен.
